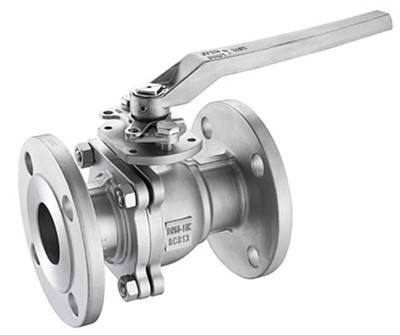

Vàlvula de bola flotant Inconel 625

Les vàlvules de bola flotants Inconel 625 es fabriquen d'acord amb l'API 6D. La vàlvula està configurada en un disseny forjat de dues peces de cos dividit amb cargol amb un diàmetre petit, adequat per a condicions de treball de mitjana/baixa pressió. Caracteritzat per un disseny senzill, els seients de la vàlvula s'insereixen directament al cos.
La pressió de flux aigües amunt empeny la bola flotant lliurement contra el seient aigües avall; la compressió resultant proporciona una solució de segellat perfecta sense fuites.
La tija està connectada a la part superior de la bola i permet que la vàlvula s'obri i es tanqui amb un moviment de quart de volta.
La selecció de materials és totalment personalitzable per satisfer les especificacions del projecte del client i hi ha diverses característiques úniques disponibles que ofereixen una solució tècnica millorada adequada per a entorns agressius en alta mar i fluids corrosius i abrasius.

DISSENY DE VÀLVULAS

Basat en API 6D

RANG DE TEMPERATURA

-150 a 662 graus F (-101 a 350 graus)

TALLA

NPS 1/2-6 (DN 15-150)

CLASIFICACIÓ DE PRESSIÓ

ASME 150 - ASME 2500

CARA A CARA

Segons l'estàndard API 6D

FINALITZAR CONNEXIONS

RF, RTJ segons B16.5 i B16.47
SW, sòcol soldat segons B16.11

DISSENY DEL COS

Forjat / fosa cargolat de dues peces

DISSENY DEL SEient

Seient suau o metàl·lic amb revestiment dur a la bola i als seients

CARACTERÍSTIQUES

Segells secundaris en grafit pur
Dispositiu antiestàtic
Tija anti-explosió
Tancament hermètic bidireccional
Embalatge de tija de baixa emissió fugitiva disponible
Junta tòrica / segells de llavis i configuració de grafit

OPERADOR

Manual: clau anglesa o engranatge amb cadenat

PROVES I CERTIFICACIONS

Compliment de les inspeccions i proves API 6D i ISO 5208 i API 598
Segur contra incendis i provat contra incendis segons API 6FA/607
Certificació SIL 3 segons IEC61508
Emissions fugitives segons ISO15848
PED 2014/68/UE
