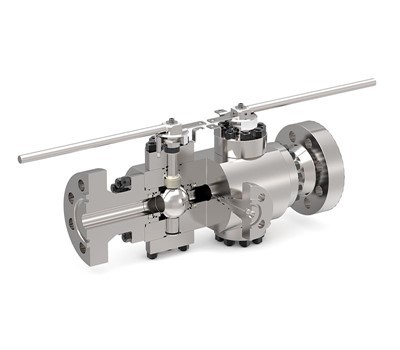

Vàlvules de bola de doble bloqueig i purga Tmbv

Les vàlvules de bola de doble bloc i purga de Tmbv estan dissenyades per aconseguir una doble barrera a la canonada i per descarregar el fluid atrapat entre les dues esferes mitjançant una línia de descàrrega dedicada. Aquest disseny de vàlvula té dues superfícies de segellat de seient que, en posició tancada, resisteixen la pressió dels dos extrems de la vàlvula drenant la cambra de la vàlvula entre les dues superfícies de segellat. Quan només un extrem de la vàlvula està sota pressió, aquesta vàlvula no proporciona un doble aïllament exacte.

DISSENY DE VÀLVULAS

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

RANG DE TEMPERATURA

-58 a 392 graus F (-50 a 200 graus)

TALLA

NPS 1-12 (DN 25-300)

CLASIFICACIÓ DE PRESSIÓ

ASME 150 - ASME 2500

CARA A CARA

Segons l'estàndard API 6D

FINALITZAR CONNEXIONS

RF, RTJ segons B16.5 i B16.47
BW, soldadura a tope segons B16.25
SW, sòcol soldat segons B16.11

MATERIALS

Acer al carboni de baixa temperatura i baix aliatge

Acer inoxidable, Duplex i Super Duplex

Aliatges de níquel, titani

DISSENY DEL COS

Forjat i fosa cargolat de dues i tres peces

DISSENY DEL SEient

Seient suau o metàl·lic amb cara dura a la bola i als seients
Seients de doble pistó
Seients combinats

CARACTERÍSTIQUES

Disseny de doble bloc i sagnat (DBB)
Segells secundaris en grafit pur
Dispositiu antiestàtic
Tija anti-explosió
Injecció de segellador d'emergència als seients i tija disponible
Embalatge de tija de baixa emissió fugitiva disponible
Junta tòrica / segells de llavis i configuració de grafit
Superposició CRA a totes les àrees de segellat dinàmic o a totes les peces mullades disponibles
Capó estès per a baixa i alta temperatura disponible

OPERADOR

Manual: clau anglesa o engranatge amb cadenat
Accionat: Pneumàtic/ Hidràulic/ Elèctric

PROVES I CERTIFICACIONS

Compliment de les inspeccions i proves API 6D i ISO 5208 i API 598
Segur contra incendis i provat contra incendis segons API 607
Certificació SIL 3 segons IEC61508
Emissions fugitives segons ISO15848
PED 2014/68/UE
