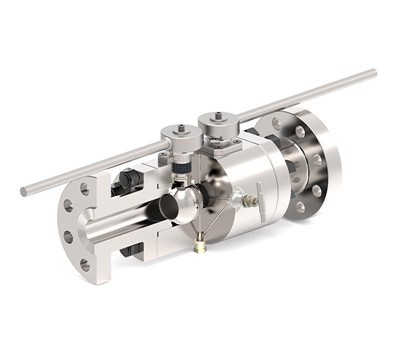

Vàlvula de bola de doble bloqueig i sagnat a prova d'explosió

La combinació de les funcions de doble bloc i sagnat i el disseny de la tija a prova d'explosió garanteix un control fiable de fluids fins i tot en ambients corrosius, d'alta pressió i d'alta temperatura. Les vàlvules estan dissenyades per a aplicacions industrials que requereixen una alta seguretat i fiabilitat, com ara les indústries del petroli, el gas, la química i l'energia.

Les principals característiques de la vàlvula

1. Dobles esferes i dobles segells: La vàlvula té dues esferes i dos segells, cadascun controlant un pas de fluid per assegurar-se que el medi no es filtra quan la vàlvula està tancada.

2. Interfície de drenatge: la cavitat de la vàlvula està dotada d'una interfície de drenatge per facilitar la descàrrega de medis residuals o pressió a la cavitat, simplificant així el procés de neteja i manteniment.

3. Tija anti-expulsió: el disseny de la tija té funció anti-expulsió, que augmenta la seguretat de la vàlvula.

4. Diversos modes de conducció: manual, elèctric, pneumàtic i altres modes de conducció es poden equipar segons els requisits de l'usuari per satisfer els diferents requisits de funcionament.

5. Selecció de material: el material del cos sol ser d'acer fos o acer inoxidable, el material de la bola és d'acer inoxidable, el material de la superfície de segellat està fet de materials d'alta qualitat com ara PTFE, etc., per garantir el rendiment de segellat de la vàlvula.

DISSENY DE VÀLVULAS

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

RANG DE TEMPERATURA

-58 a 392 graus F (-50 a 200 graus)

TALLA

NPS 1-12 (DN 25-300)

CLASIFICACIÓ DE PRESSIÓ

ASME 150 - ASME 2500

CARA A CARA

Segons l'estàndard API 6D

FINALITZAR CONNEXIONS

RF, RTJ segons B16.5 i B16.47
BW, soldadura a tope segons B16.25
SW, sòcol soldat segons B16.11

MATERIALS

Acer al carboni de baixa temperatura i baix aliatge

Acer inoxidable, Duplex i Super Duplex

Aliatges de níquel, titani

DISSENY DEL COS

Forjat i fosa cargolat de dues i tres peces

DISSENY DEL SEient

Seient suau o metàl·lic amb cara dura a la bola i als seients
Seients de doble pistó
Seients combinats

CARACTERÍSTIQUES

Disseny de doble bloc i sagnat (DBB)
Segells secundaris en grafit pur
Dispositiu antiestàtic
Tija anti-explosió
Injecció de segellador d'emergència als seients i tija disponible
Embalatge de tija de baixa emissió fugitiva disponible
Junta tòrica / segells de llavis i configuració de grafit
Superposició CRA a totes les àrees de segellat dinàmic o a totes les peces mullades disponibles
Capó estès per a baixa i alta temperatura disponible

OPERADOR

Manual: clau anglesa o engranatge amb cadenat
Accionat: Pneumàtic/ Hidràulic/ Elèctric

PROVES I CERTIFICACIONS

Compliment de les inspeccions i proves API 6D i ISO 5208 i API 598
Segur contra incendis i provat contra incendis segons API 607
Certificació SIL 3 segons IEC61508
Emissions fugitives segons ISO15848
PED 2014/68/UE
